Yx系列永磁吸吊器
永磁吸吊器
產品簡介
我廠生產的永磁吸吊器，可廣泛應用于機械，治金、化工、礦山、碼頭等需要搬運導磁性坯料、鋼板、鋼管、圓鋼的場合，它由永久磁鐵產生吸力，不需電源和電控設備。即可單臺使用，又可多臺組合吸運
| |
| |
永磁吸吊器
我廠生產的永磁吸吊器，可廣泛應用于機械，治金、化工、礦山、碼頭等需要搬運導磁性坯料、鋼板、鋼管、圓鋼的場合，它由永久磁鐵產生吸力，不需電源和電控設備。即可單臺使用，又可多臺組合吸運大而長的磁性物料，是節約能源的理想吊具。

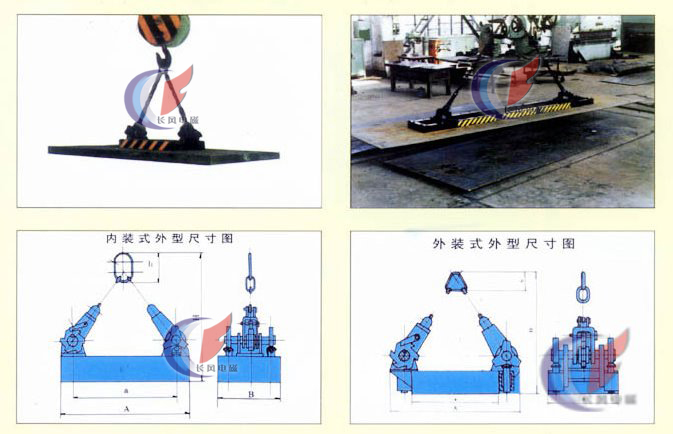

 | 型號 |
起重能力 |
自重 |
最小卸料能力 |
最小卸料板厚 |
最小吸料外形（長*寬）（mm） |
外形尺寸 |
工作制 |
| A |
a |
B |
H |
h |
| YX2-0.2 |
200 |
50 |
20 |
3 |
440*185 |
440 |
350 |
185 |
525 |
112 |
連
續
|
| YX2-0.5 |
500 |
80 |
50 |
5 |
560*275 |
560 |
470 |
275 |
645 |
112 |
| YX2-1 |
1000 |
140 |
100 |
8 |
720*355 |
720 |
540 |
355 |
760 |
1665 |
| YX2-2 |
2000 |
235 |
200 |
10 |
900*525 |
900 |
720 |
525 |
905 |
165 |
| YX2-2A |
2000 |
295 |
200 |
10 |
915*524 |
915 |
628 |
524 |
760 |
165 |
| YX2-3 |
3000 |
465 |
300 |
16 |
1010*470 |
1010 |
930 |
470 |
1154 |
280 |
| YX2-5A |
5000 |
580 |
500 |
20 |
1144*565 |
1144 |
914 |
565 |
1040 |
250 |
| YX2-5 |
5000 |
640 |
500 |
20 |
1270*565 |
1270 |
1010 |
565 |
1230 |
280 |
| YX3-1A-6 |
1000 |
520 |
100 |
|
4000*520 |
4000 |
3500 |
520 |
2905 |
220 |
| YX3-2A-6 |
2000 |
615 |
200 |
10 |
4022*610 |
1022 |
3500 |
610 |
2905 |
220 |
工作原理
該產品主要由永磁吸盤和卸料裝置和卸料裝置兩部分組成。永磁吸盤又由永久磁鐵和導磁板組成，永久磁鐵產生的磁力線通過導磁板、被吸磁性物料，形成閉合磁路，達到能吸起磁性物料的目的。
卸料裝置分自動卸料和手動卸料兩種。自動卸料是將起重機升起的拉力，通過永磁吸吊器卸料裝置上的棘輪、凸輪機構，傳遞給卸料頂桿，強制永磁吸盤面和被吸磁性物料間增加氣隙，來實現卸料的目的。手動卸料是裝拉卸桿的拉力。利用杠桿增力原理，通過棘輪、凸輪機構，傳達室遞給卸料頂桿，強制永磁吸盤面和被吸磁性物料間增加氣隙，來實現卸料目的。
YX2系列磁吸吊器，即垂直用吸吊器，用於被吸磁性物料重力垂直於吸吊器永磁吸盤面的場合，吸、放料動作自動完成。該系列產品1988年通過省級鑒定，1990年獲得湖南省優質產品稱號。
YX3系列永磁吸吊器，是垂直吸吊器的新成員，專用於吸運長而薄的鋼板，吸、放料動作自動完成。該系列產品解決了多臺產品組合使用時不同步的問題，是長薄板的理想吊具。
|
|
|
|
