永磁吸吊器

當前位置：首頁>產品介紹 > 永磁吸吊器

起重永磁鐵

咨詢熱線：

0730-7832229

收藏此商品

分享到：

產品詳情

本類型起重永磁鐵是岳陽長風電磁機械有限公司新研發的一種新型吊運鋼材用起重磁力機械，選用的強磁稀土釹鐵硼作為磁性材料，采用永磁鐵同極相吸，異極相斥原理，特殊的磁路結構，使強大的永磁磁場聚集于起重永磁鐵底部，利用液壓系統控制起重永磁鐵吸料/卸料，從而吸吊各種規格的鋼材。與起重電磁鐵比較，具有：節能、磁場安全、安裝維護簡單、方便等。

主要技術參數（常溫型，環境溫度<100℃）：

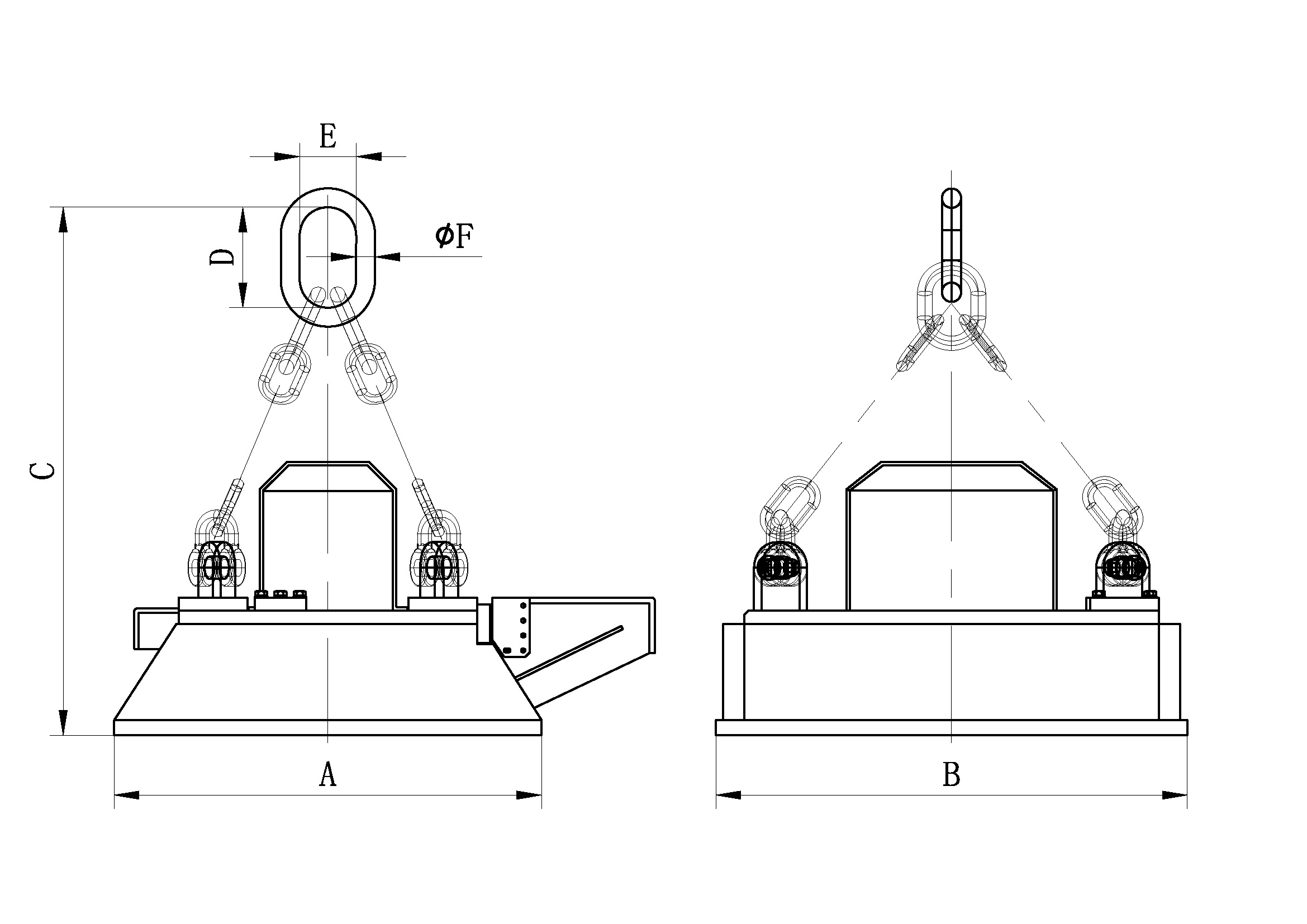

型號\參數	A	B	C		D		E	F		電機功率		通電時間	自重量
MX5-7060	700	600	850		160		90	30		4.5KW		5秒	661
MX5-7090	700	900	1160		200		125	40		9.2KW		5秒	1028
MX5-100100	1000	1000	1280		220		150	45		18.5KW		5秒	1583

				型號					MX5-7060		MX5-7090		MX5-100100
				起吊能力 (kg)		吸吊鋼坯			6000		10000		15000
						吸吊鋼球			2500		4500		6500
						鑄鐵錠 (整齊堆放)			380		600		1000
						切削屑（打包）			120		150		250
				配套設備		電氣控制柜			YKG-1		YKG-1		YKG-2
						電纜卷筒			JTA50-10-4		JTA50-10-4		JTA50-10-4
						電纜連接器			LJQ-504		LJQ-504		LJQ-504
				工作持續率					100%		100%		100%
注： 1、起重永磁鐵在吸料時不需要用電，可以24小時吸鐵； 2、吸吊長而薄的鋼板時，需要采用多臺聯吊； 3、如需特殊規格，可以根據用戶要求制作； 4、尺寸與技術參數僅供參考，更新不另行通知。

同等吸吊能力的起重永磁鐵與起重電磁鐵比較

1、型號規格、外形尺寸、自重、功耗、原理、產品照片

3、安全性能對比

起重永磁鐵MX5-7090

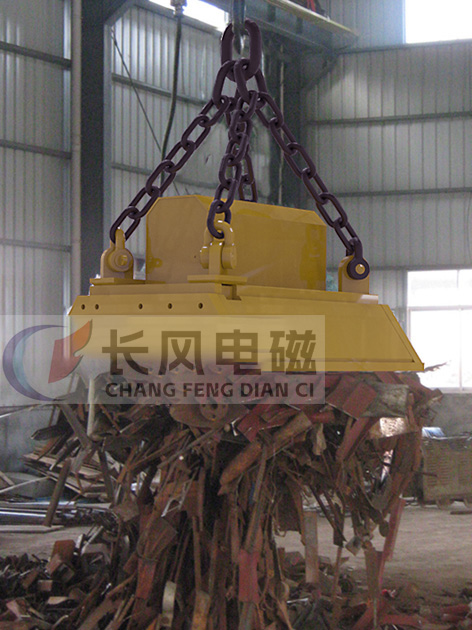

起重電磁鐵MW5-90L/1

1>、工作時，不因斷電失磁場；

2>、供電電纜在意外折斷后，永磁磁場始終保持著恒定大磁力；

3>、使用過程約3-5秒轉換磁極，吊運過程不需要用電，可長時間使用,磁場恒定，安全；

4>、五年內退磁不超過5%，始終保持安全性。

1>、斷電后失磁，不安全；

2>、電纜不能斷，連接電磁鐵主電纜斷電會立即失磁，有蓄電池也不起作用，大的隱患；

3>、起重電磁設備的通電持續率為60%，連續使用時間受限制，吸料狀態必須用電，時間越長，吸吊能力會隨著下降。

4、挖掘機節能性對比

起重永磁鐵MX5-7090

起重電磁鐵MW5-90L/1

1>、消耗電能0KW，采用挖掘機額外液壓動力控制磁路的吸料/卸料，且每個吸放周期3-5秒。

5年總耗費電量1000元.

1>、額定功率為5.85KW，每個吸放料周期按需通電180秒，約每天耗23.4KW；每年消耗電費6739KW；

5年總耗費電費33696元(工業用電1元/KW.h計劃).

起重永磁鐵使用5年，省下電費都可再買1臺電磁鐵了。

起重電磁鐵消耗電能表：

一天耗電

23.4KW

一月耗電

23.4KW*24天=561.6KW

一年耗電

23.4KW*24天*12月=6739.2KW

五年耗電

33696KW

6、產品原理圖與相關吸吊照片

吸吊為自帶液壓系統起重永磁鐵，由液壓系統控制帶動磁極旋轉，從而實現吸吊各種規格的鐵磁性物料。

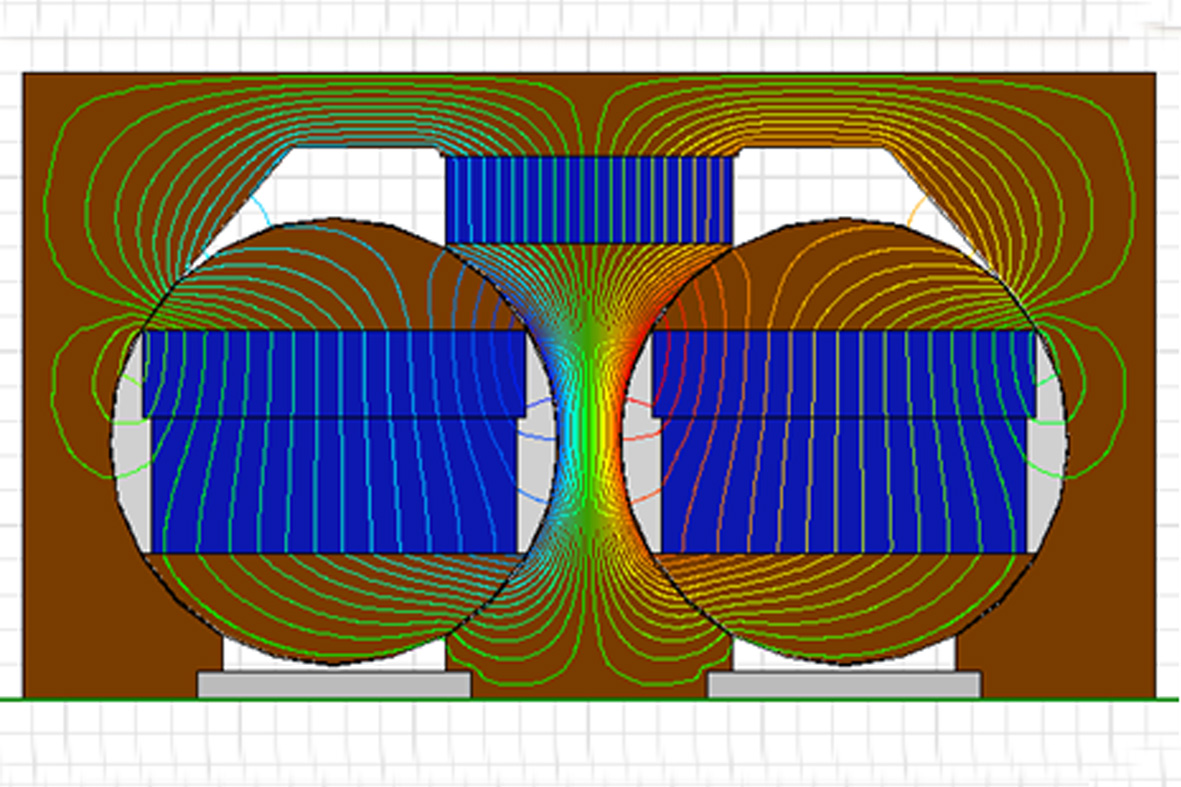

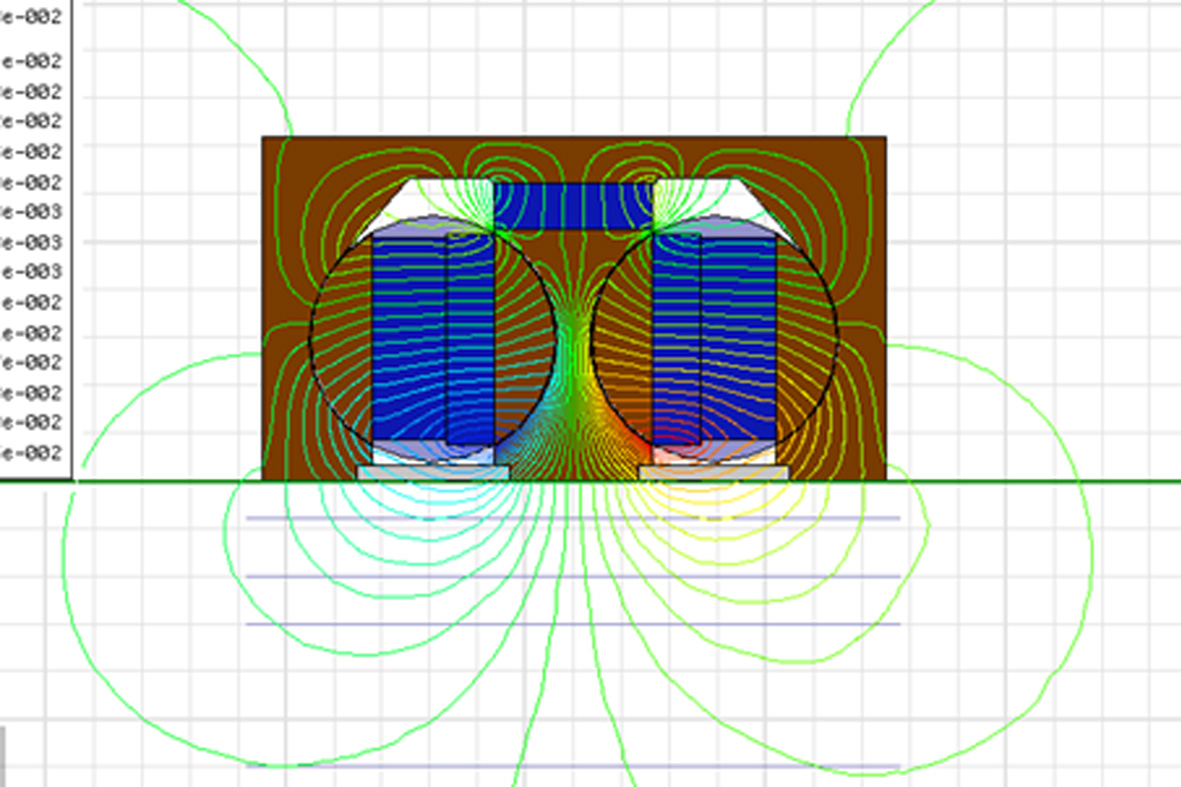

永磁鐵垂直90度，起重電磁鐵底部產生磁場 永磁鐵水平0度時，磁路抵消，底部無磁場

吸吊鋼板吸吊盤圓

吸吊圓鋼吸吊長鋼板裝車

上述資料僅用于參考，數據是模擬核算，產品升級或數據隨時變化，不另行通知。
