挖掘機用起重永磁鐵是公司研發的新型吊運鋼材用起重磁力機械，選用的強磁稀土釹鐵硼作為永久磁性材料，采用永磁鐵同極相吸，異極相斥原理，發明了一種特殊的磁路結構，使大的永磁磁場聚集于起重永磁鐵底部，利用挖掘機自帶液壓系統控制起重永磁鐵吸料/卸料，從而吸吊各種規格的鋼材。與起重電磁鐵比較，具有以下優勢：不耗電節能、磁場安全、移動方便等。
挖掘機用起重永磁鐵主要技術參數（常溫型，環境溫度<100℃）：
型號\參數 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
重量 |
|||||
MX5-7060 |
700 |
600 |
235 |
200 |
|
|
|
|
|
|
|
|||||
MX5-7090 |
700 |
900 |
235 |
200 |
|
|
|
|
|
|
|
|||||
MX5-100100 |
1000 |
1000 |
275 |
260 |
|
|
|
|
|
|
|
|||||
注：1、尺寸“E~J”與用戶挖掘機挖斗尺寸配合更改；2、尺寸僅供參考，更新不另行通知。 |
||||||||||||||||
|
||||||||||||||||
|
與挖掘機配套技術參數： |
1、挖掘機液壓壓力:≥16Mpa; |
||||||||||||||
2、挖掘機液壓流量:≥14.5L/min; |
||||||||||||||||
3、油缸接口:2-ZG3/8； |
||||||||||||||||
起吊能力 |
吸吊 鋼坯 |
鑄鐵(整 齊堆放) |
切削屑 （打包） |
|||||||||||||
MX5-7060-W |
6000 |
380 |
120 |
|||||||||||||
MX5-7090-W |
1000 |
600 |
150 |
|||||||||||||
MX5-100100-W |
15000 |
1000 |
250 |
|||||||||||||

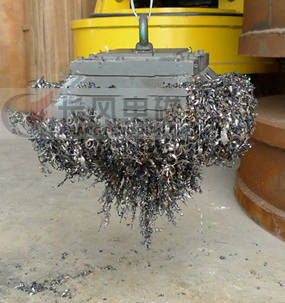

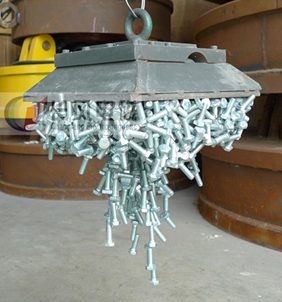

樣品吸吊照片： |
||||||||||||||||
|
|
|||||||||||||||
挖掘機用起重永磁鐵產品原理圖與相關吸吊照片
吸吊實例為自帶液壓系統起重永磁鐵，由液壓系統控制帶動磁極旋轉，從而實現吸吊各種規格的鐵磁性物料。
永磁鐵垂直90度，起重電磁鐵底部產生磁場 永磁鐵水平0度時，磁路抵消，底部無磁場
