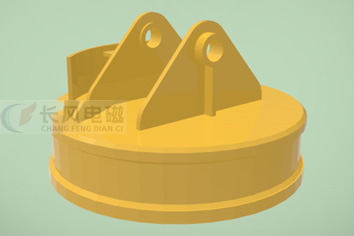

挖掘機配起重電磁鐵概述:
挖掘機配起重電磁鐵是一種通電后底部產生強大磁場,充當搬運鋼鐵重物的移動式磁力起重機械。岳陽長風電磁機械有限公司針對于各種環境、工況設計研發、制造了多種挖掘機配起重電磁鐵,年銷量多臺,在售后回訪的用戶中,都覺得不錯。
挖掘機配起重電磁鐵特點:
1.吸附力強,起升及釋放操作速度快,可快速、高效地完成作業。
2.配備有帶叉臂的起重磁鐵,可在特長物及非金屬的廢料裝卸作業中發揮威力。
3.采用磁路設計好,氣隙磁密大。線圈采用鋁線,線圈保護板采用耐磨性能好、抗沖擊性能強的高錳鋼板。
4.自重輕、能耗低、起重量大,使用壽命長。
5.絕緣結構合理。絕緣處理采用真空干燥、真空灌膠,提高了線圈的電氣性能和機械性能。絕緣材料的耐熱等級可達特種C級。
6.通常采用定電壓控制方式,若改用強勵磁控制方式,可進一步提高起重能力。
7.結構簡單、安全可靠,適用于各類起重設備。

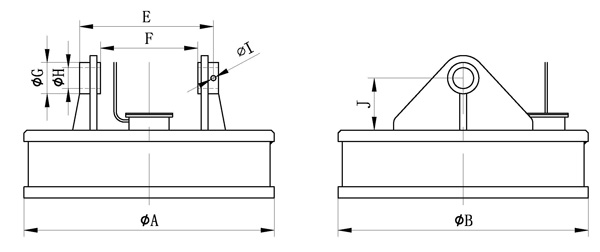

挖掘機配起重電磁鐵尺寸規格:
型號\參數 |
A |
B |
E |
F |
G |
H |
I |
J |
重量 |
||||
CFWJ5-90L |
900 |
900 |
|
|
|
|
|
|
807Kg |
||||
CFWJ5-110L |
1100 |
1100 |
|
|
|
|
|
|
1380Kg |
||||
CFWJ5-130L |
1300 |
1300 |
|
|
|
|
|
|
2060Kg |
||||
注:1、尺寸“E~J”與用戶挖掘機挖斗尺寸配合更改;2、尺寸僅供參考,更新不另行通知。 |
|||||||||||||
|
|||||||||||||
|
與挖掘機配套技術參數:(常溫型,通電持續率TD-60%) |
||||||||||||
起吊能力 (Kg) |
吸吊 鋼坯 |
鑄鐵 (整齊堆放) |
切削屑 (打包) |
||||||||||
CFWJ5-90L |
10000 |
600/400 |
250/200 |
||||||||||
CFWJ5-110L |
15000 |
1000/800 |
450/400 |
||||||||||
CFWJ5-130L |
18000 |
1400/1100 |
700/600 |

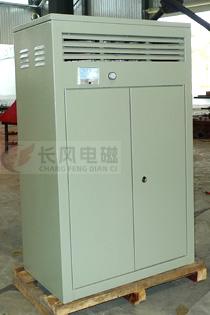

挖掘機配起重電磁鐵的整流控制柜尺寸規格:
該系列控制柜是將三相交流電源經單相(三相)橋式整流單元獲得直流220V電壓。整個控制柜由自動空氣開關、整流單元、直流接觸器等主要部件構成;電路設置有短路、過電壓等保護措施;具有結構簡單、體積小、重量輕、工作可靠、維修方便等特點。
型號 |
輸入電壓 |
輸出電壓 |
額定功率 |
重量Kg |
CFS-90L-7E |
AC380V |
DC220V |
7KW |
135 |
CFS-110L-9E |
AC380V |
DC220V |
9KW |
180 Kg |
CFS-130L-14E |
AC380V |
DC220V |
14KW |
230 Kg |
外形尺寸:長650*寬400*高1200mm |
